发布时间：2018-11-24
项目需求建设的目标和效果
1、项目建设实现的目标
自动化建设的目标是改善工厂自动化水平，提高生产效率，同时消除人工检测记录产生的误差，增加分析的数据量，降低人工成本。本系统包括烧炉间、大颗粒一次配料设备、双头螺旋设备、装体摇撸设备、一次边坡设备、二次配料输送设备、二次配料设备、混装输送设备、包装设备、小颗粒一次配料设备、机器人设备。
2、项目建设预计达到的效果
1）实时检测反馈生产过程各以及设备工作情况，包括工作状态、工作时间、产量等；以三维图表形式呈现各生产过程的流程图、趋势图、报表等，进行集中远程监控控制，实时显示生产过程各设备、工序的运行情况，以方便的人机可视界面获取各种信息数据，消除数据分析中数据不足的问题。
2）实现了精细化管理：充分利用自动化控制的优势特点，采集日常生产过程中设备本身的工作状态、工作时间、产量等信息，通过特定的分析将设备利用优化到合理状态，达到提供生产效率的目标。
3）更精确、迅速的发现设备运行中出现的问题，通过实时集中监控可迅速发现出现问题的设备的具体信息，如分布区域、报警信息、解决方案等，使得维修更加精准快捷。
4）形成设备信息的各类数据报表，包含班报表、周报表、月报表、年报表等，实现生产数据的信息化管理。
本次项目所需实现的功能
数据集中监控功能：对各个子系统进行实时监控，实现能源生产过程化监视及系统分析。数据监控集中系统显示信息依据现场设备回传的系统运行状态数据。数据集中监控系统的动态显示对能系统各种设备（烧炉、配料设备、输送设备、机器人等）进行实时监视，分别按区域，显示全厂系统总览（各设备运行状态,运行时间、产量等）；动态显示各设备状态（运行，停止，报警等），跟踪记录。
1)数据查询功能
对现场采集的数据进行历史存储，可实现班查询、日查询、月查询、年查询，查询便利，操作方便。
实时数据具有图形与数值的双重显示（秒/分/时实时在线采集）；
日用数据查询，具有图形与数值的双重显示；
月数据查询，图形显示，统计高低峰值及平均值等关键参数；
年数据查询，图形显示，统计高低峰值及平均值等关键参数；
2) 数据分析功能
对某一阶段的数据进行分析，实现对生产数据综合考量。
3)大屏幕监视功能
在办公会议室对接集中监控系统信息显示大屏，实现远程监视系统重点现场设备信息，并综合监视各个子系统设备管理数据信息和状态信息。
4)报表生成及打印功能
可以生成相应报表，报表包含班次报表、日报表、月报表及年报表，报表可以进行选择进行打印，要求操作灵活、方便。
5)故障报警、故障恢复功能
当出现异常情况时，可以自动报警，并有相应的应急措施，当故障维修处理后可恢复。
6)具有安卓手机APP功能和Web发布远程PC监控功能，此功能实现需要需方为工程师站提供固定的网络IP地址。

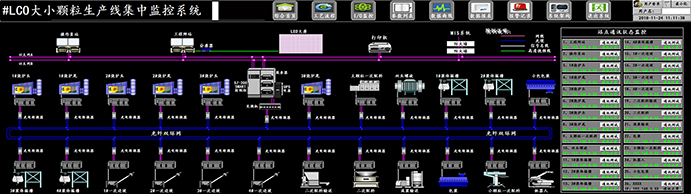

如图所示，厂区内所有设备按工艺分布，各工艺站点均有一套SMART 200PLC 控制站，SMART 200控制器CPU
模块本体标配以太网接口，集成了强大的以太网通信功能。通过以太网接口可与其它CPU 模块、触摸屏、计算机进行通信，轻松组网。本项目通过OT-1123交换机组建光纤环网。每台交换机有两个用于组成环网的光纤端口，通过手拉手的级联方式组成环形的网络拓扑结构，然后经由上位机控制系统对各项数据进行相应的处理，来实现厂区集中监控系统的各项功能和要求。

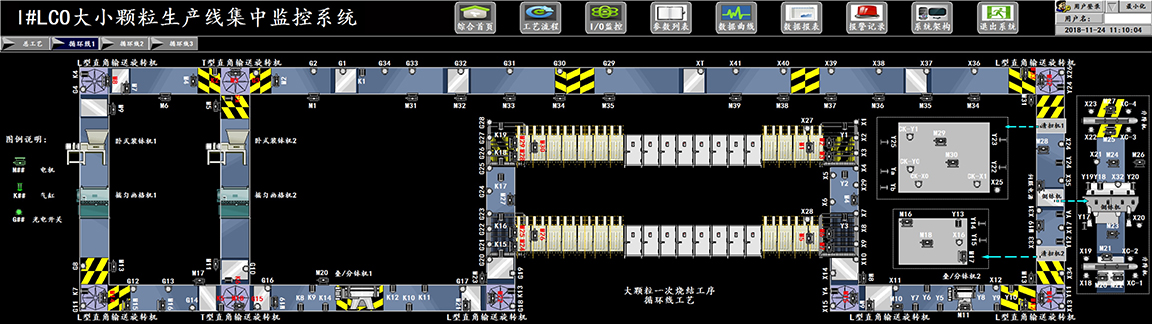

（系统操作画面）

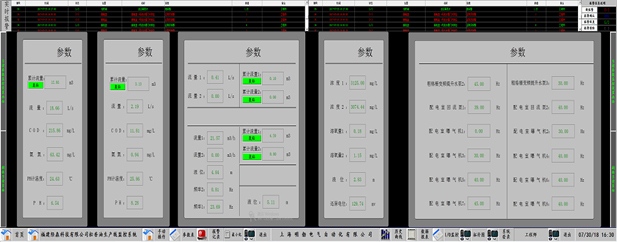

（系统操作画面）

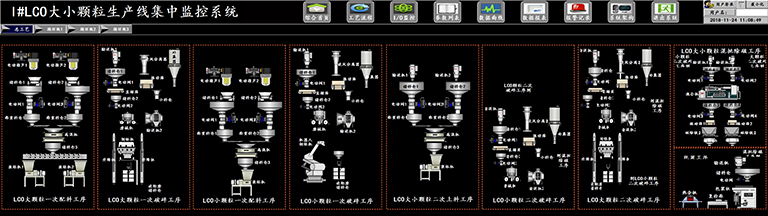

（系统操作画面）

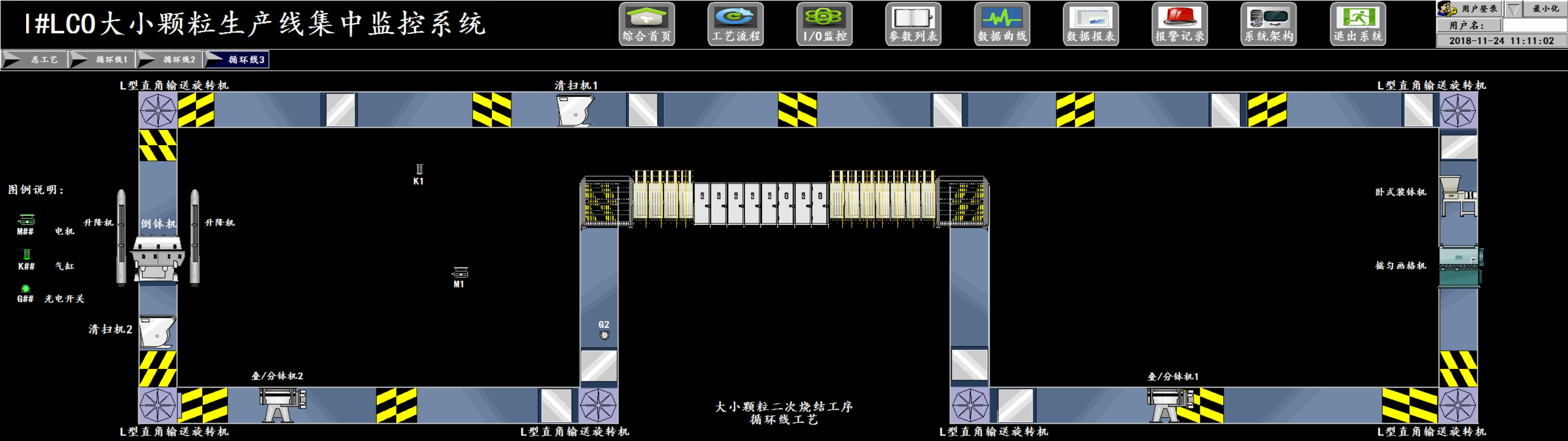

（系统操作画面）

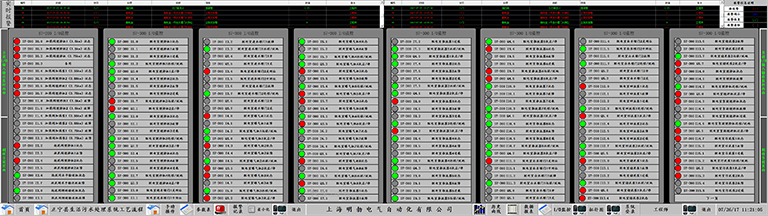

（系统操作画面）
（系统操作画面）
Web发布远程PC监控功能及手机APP功能
通过厂家为工程师站提供的固定IP地址，我们可以实现Web远程监控功能，以及通过手机APP对关键数据进行查询和监控。固化IP地址之后，在任何联网的电脑上我们可以通过登录对应IP地址实现对本系统的远程监控和操作。我们也可专门定制对应的安卓手机APP，登录我们固化过的IP地址面对关键性数据进行查询和监控，可保证我们在任何时间和地点对该系统进行查询和操控，以及及时得到和了解对应的报警信息，大大的方便我们的使用。

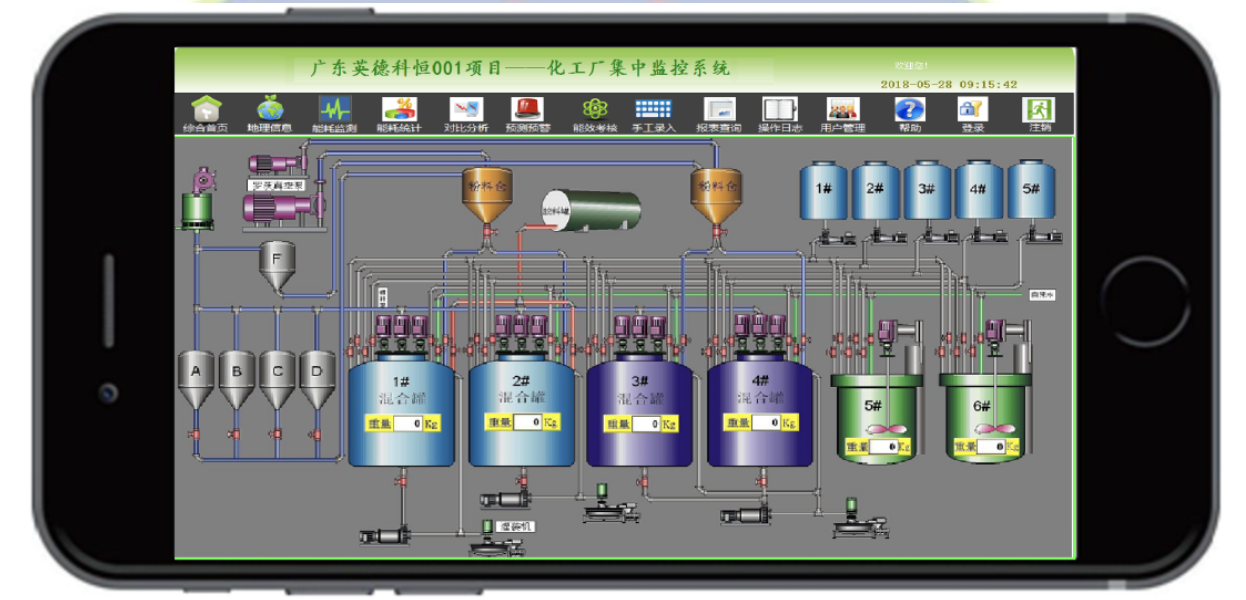

（手机APP监控画面）
