发布时间：2019-04-17
数据集中监控功能:
对各个子系统进行实时监控，实现能源生产过程化监视及系统分析。 数据监控集中系统显示信息依据现场设备回传的系统运行状态数据。数据集中监控系统的动 态显示对能系统各种设备(烧炉、配料设备、输送设备、机器人等)进行实时监视，分别按 区域，显示全厂系统总览(各设备运行状态,运行时间、产量等);动态显示各设备状态(运行，停止，报警等)，跟踪记录。
1.数据查询功能
对现场采集的数据进行历史存储，可使数据报表查询便利，操作方便。
2.大屏幕监视功能
在办公会议室对接集中监控系统信息显示大屏，实现远程监视系统重点现场设备信息，并综 合监视各个子系统设备管理数据信息和状态信息。
3.报表生成及打印功能
可以生成相应报表，报表包含班次报表、日报表、月报表及年报表，报表可以进行选择
进行打印，要求操作灵活、方便。
4.故障报警、故障恢复功能
当出现异常情况时，可以自动报警，并有相应的应急措施，当故障维修处理后可恢复。
-

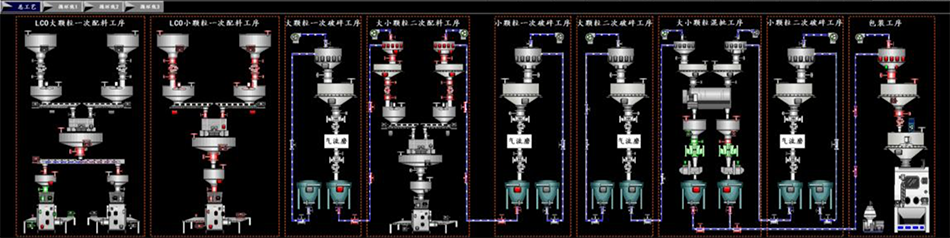

(集中监控系统界面(工程师站/操作员站))
如图所示，厂区内所有设备按工艺分布，各工艺站点均有一套 SMART 200PLC 控制 站，SMART 200 控制器 CPU 模块本体标配以太网接口，集成了强大的以太网通信功能。
通过以太网接口可与其它 CPU 模块、触摸屏、计算机进行通信，轻松组网;通过 OT-1123交换机组建光纤网络。每台交换机有两个光纤端口，通过手拉手的级联方式组成环形的网络 拓扑结构，然后经由上位机控制系统对各项数据进行相应的处理，来实现厂区集中监控系统的各项功能和要求。
